煅燒棕剛玉塊為什么會(huì)是藍(lán)色
煅燒棕剛玉塊為什么會(huì)是藍(lán)色

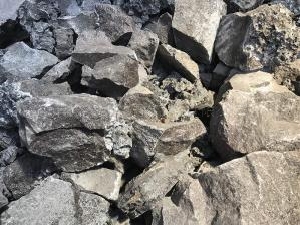

煅燒棕剛玉塊顏色為什么是藍(lán)色的呢?***近看到有人問這個(gè)問題，因?yàn)橐话銇碚f其因?yàn)楹醒趸X、氧化鐵等，整體會(huì)呈現(xiàn)深棕色，所以這種煅燒后呈現(xiàn)藍(lán)色的就很容易引起大家的好奇。
其實(shí)這主要是因?yàn)槟壳安捎玫撵褵貏傆駢K的生產(chǎn)工藝造成的。其具體的生成工藝是這樣的：
將棕剛玉塊16#—240#分別按粒度裝入碳化硅燒缽，進(jìn)入隧道窯煅燒，煅燒溫度由200—800℃焙燒2～4小時(shí)，然后將窯車推出隧道窯自然冷卻至常溫后進(jìn)入磨料清吹機(jī)干洗機(jī)篩分，重新裝入碳化硅燒缽待燒;將以上燒缽裝車進(jìn)入隧道窯二次煅燒，過程為升溫帶200—1250℃、焙燒4～6小時(shí);保溫帶1250—1280℃、焙燒2～4小時(shí);冷卻帶1280—100℃、9～11小時(shí)，出窯冷卻至常溫分篩包裝即得成品。
煅燒棕剛玉塊的生產(chǎn)工藝其特征在于在***步驟中，煅燒溫度由200—800℃焙燒3小時(shí)。然后再升溫200—1250℃，焙燒5小時(shí)。接著再在保溫帶1250—1280℃，焙燒3小時(shí)。
另外當(dāng)棕剛玉塊在氧化氣氛中煅燒之后，棕色顆粒即變成蘭色，是固溶的Ti2O3導(dǎo)致藍(lán)色的出現(xiàn)。只有含固溶氧化鈦(Ti2O3)才會(huì)出現(xiàn)煅燒藍(lán)色。低Ti2O3含量的棕剛玉不會(huì)變藍(lán)。這也是為什么大家會(huì)看到煅燒棕剛玉顏色為什么是藍(lán)色的這種現(xiàn)象。
